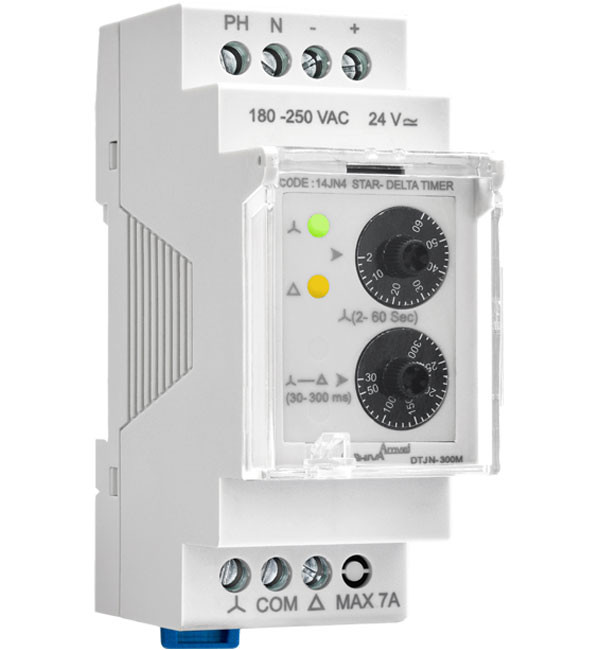

تایمر ستاره مثلث شیواامواج



تایمر ستاره مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.



ویژگی تایمر ستاره مثلث شیواامواج

• تغذیه دستگاه AC وDC

• قابلیت تنظیم وصل رله ستاره

• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث

• داراری دو عدد نشانگر

• وصل رله ستاره:وصل رله ستاره

• وصل رله مثلث:وصل رله مثلث

• دارای دو رله مجزا



طرز کار دستگاه



با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و وصل رله ستاره LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به وصل رله ستاره)



زمان وصل رله ستاره با پیچ تنظیم وصل رله ستاره قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ وصل رله مثلث→وصل رله ستاره در محدوده 300-30 میلی ثانیه می باشد، وصل رله مثلث LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به وصل رله مثلث)



زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
